Адаптер подачи воды M22×2,5 для алмазных коронок по бетону, водяной вертлюг SDS-Plus/HEX для мокрого сверления (423372458)

Адаптер подачи воды предназначен для мокрого сверления алмазными коронками по бетону, железобетону, кирпичу и камню.

Основное соединение адаптера рассчитано на алмазные коронки с внутренней резьбой M22×2,5. Подача воды непосредственно в рабочую зону обеспечивает охлаждение алмазных сегментов, уменьшает образование пыли и способствует удалению шлама при сверлении.

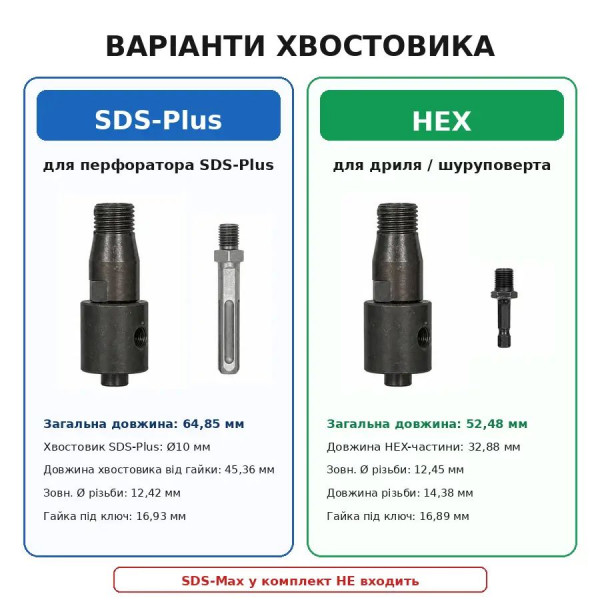

В комплект входят два сменных хвостовика:

• SDS-Plus — для перфораторов с патроном SDS-Plus.
• HEX — шестигранный хвостовик для дрели или шуруповёрта с соответствующим патроном.
SDS-Plus хвостовик имеет стандартную рабочую часть диаметром 10 мм. HEX-хвостовик выполнен шестигранным по всей рабочей части.

Для подключения воды используется латунный шаровой кран. С одной стороны крана находится резьбовое соединение, с другой — штуцер типа «ёлочка» Ø8,10 мм для подключения шланга.

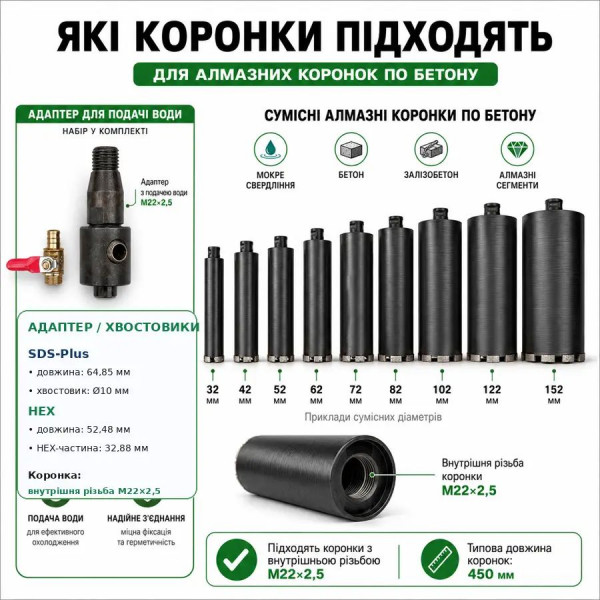

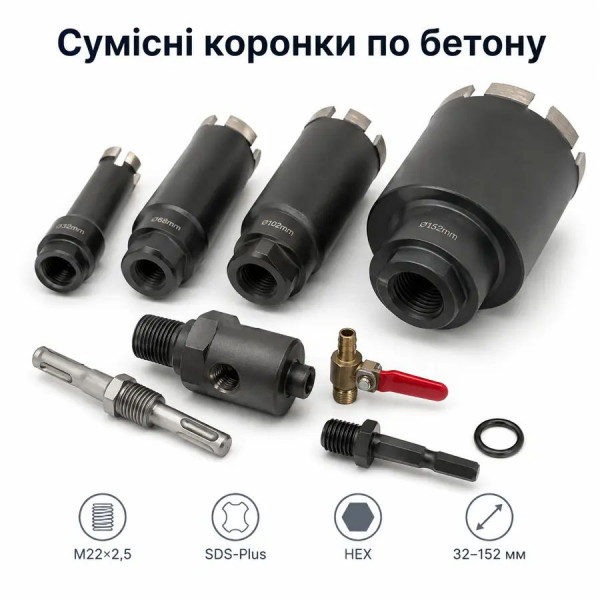

Корпус адаптера оснащён вращающимся узлом, благодаря чему рабочая часть может вращаться вместе с коронкой, а подача воды осуществляется через неподвижную часть корпуса.Подходит для коронок разных диаметров. Главное условие совместимости — внутренняя резьба коронки M22×2,5.

При работе с алмазными коронками рекомендуется использовать режим вращения без удара, если производителем конкретной коронки не предусмотрено иное.

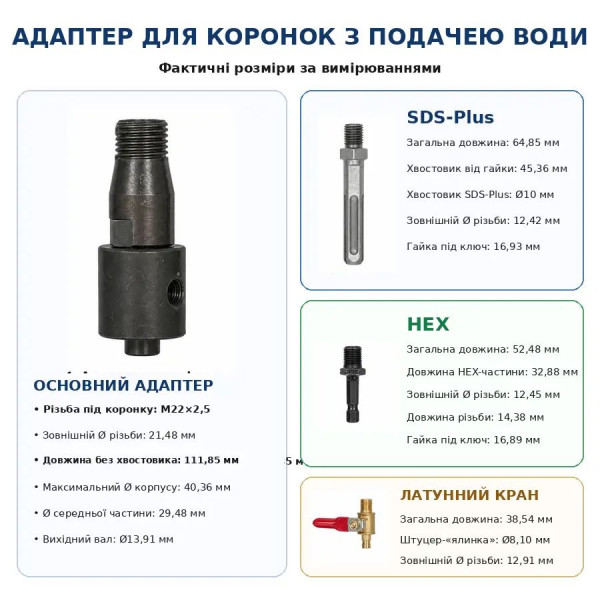

Технические характеристики

• Тип: адаптер подачи воды / водяной вертлюг
• Назначение: мокрое алмазное сверление
• Совместимые материалы: бетон, железобетон, кирпич, камень
• Резьба под алмазную коронку: M22×2,5
• Фактический наружный диаметр резьбы под коронку: 21,48 мм
• Длина основного адаптера без хвостовика: 111,85 мм
• Максимальный наружный диаметр корпуса: 40,36 мм
• Диаметр средней части корпуса: 29,48 мм
• Диаметр выходного вала: 13,91 мм
• Типы сменных хвостовиков: SDS-Plus и HEX
• SDS-Max: в комплект не входит

Хвостовик SDS-Plus:

• Общая длина: 64,85 мм
• Длина хвостовика от гайки: 45,36 мм
• Диаметр рабочей части SDS-Plus: 10 мм
• Наружный диаметр соединительной резьбы: 12,42 мм
• Размер гайки под ключ: 16,93 мм

Хвостовик HEX:

• Тип: шестигранный
• Общая длина: 52,48 мм
• Длина шестигранной рабочей части: 32,88 мм
• Наружный диаметр соединительной резьбы: 12,45 мм
• Длина резьбовой части: 14,38 мм
• Размер гайки под ключ: 16,89 мм

Латунный кран подачи воды:

• Материал: латунь
• Тип: шаровой
• Общая длина: 38,54 мм
• Диаметр штуцера «ёлочка»: 8,10 мм
• Наружный диаметр соединительной резьбы: 12,91 мм
• Регулировка подачи воды: ручная
• Подключение: резьба с одной стороны / штуцер для шланга с другой стороны

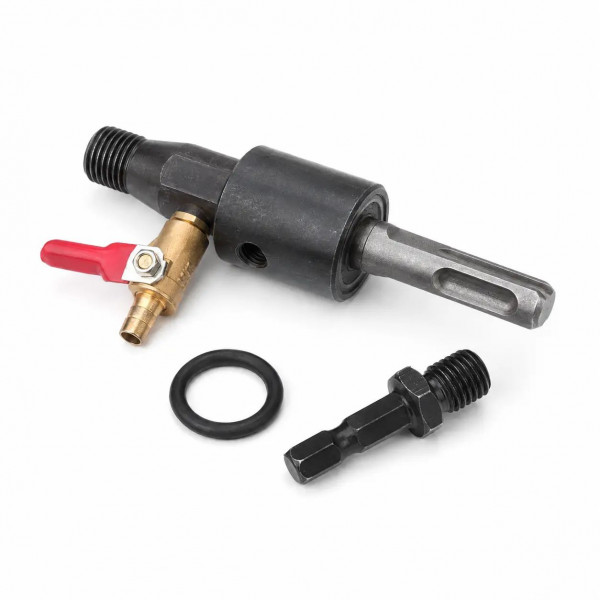

Комплектация

1. Адаптер подачи воды — 1 шт.

2. Латунный шаровой кран — 1 шт.

3. Хвостовик SDS-Plus — 1 шт.

4. Хвостовик HEX — 1 шт.

5. Уплотнительное кольцо — 1 шт.
